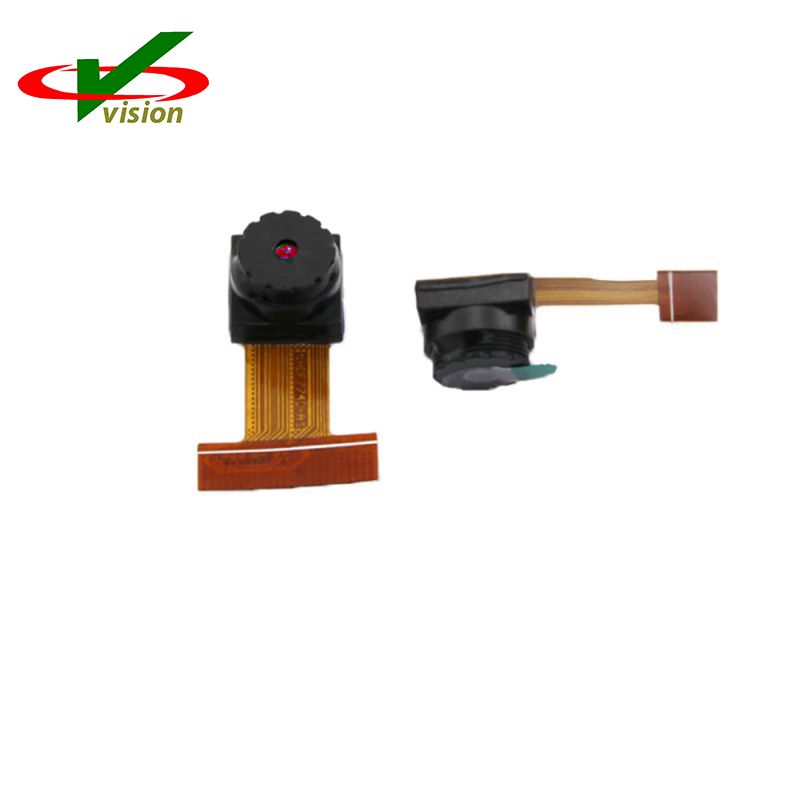

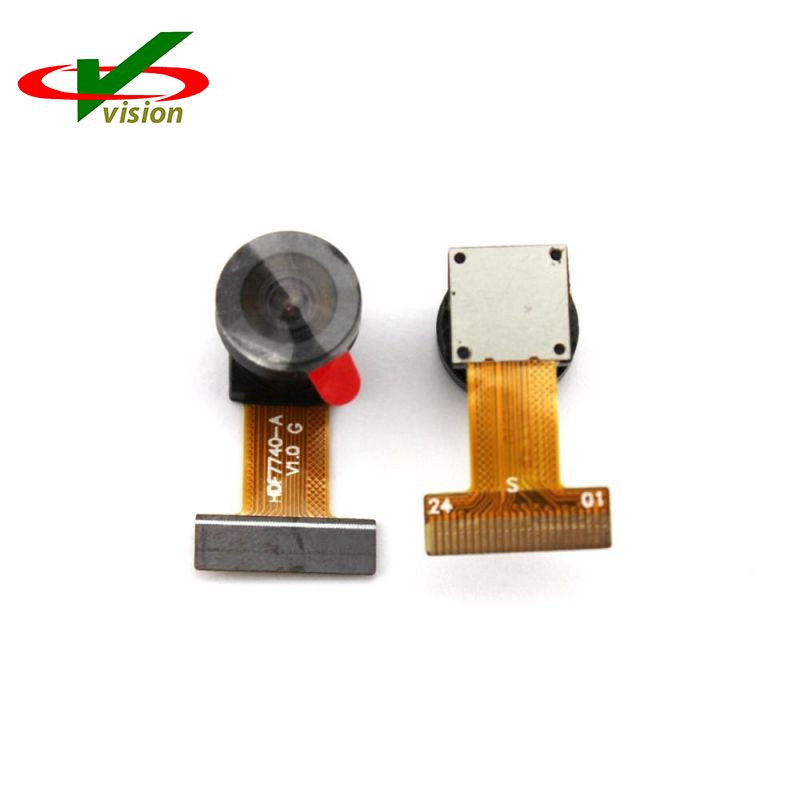

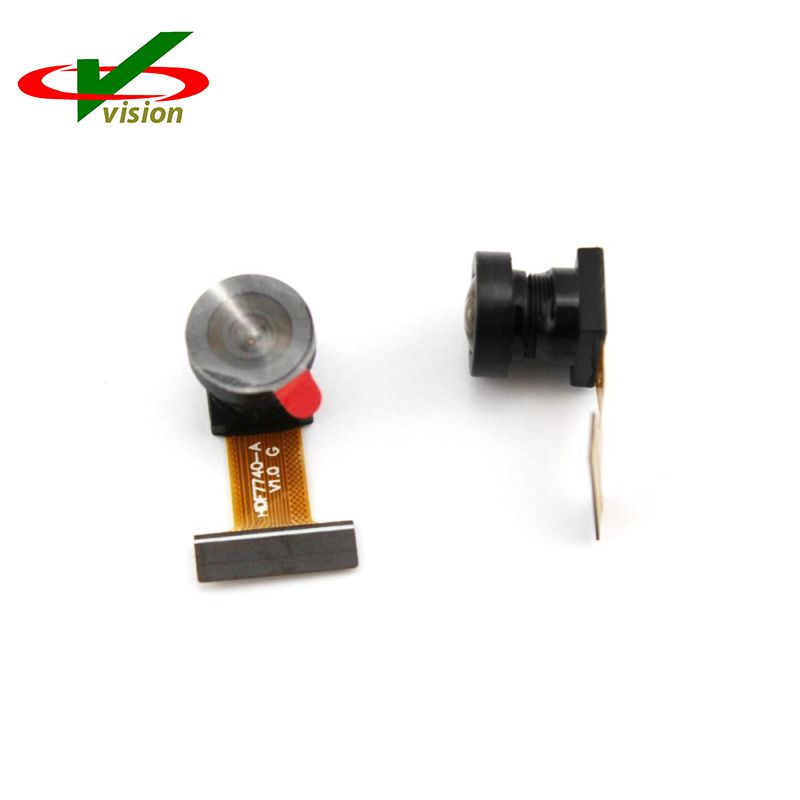

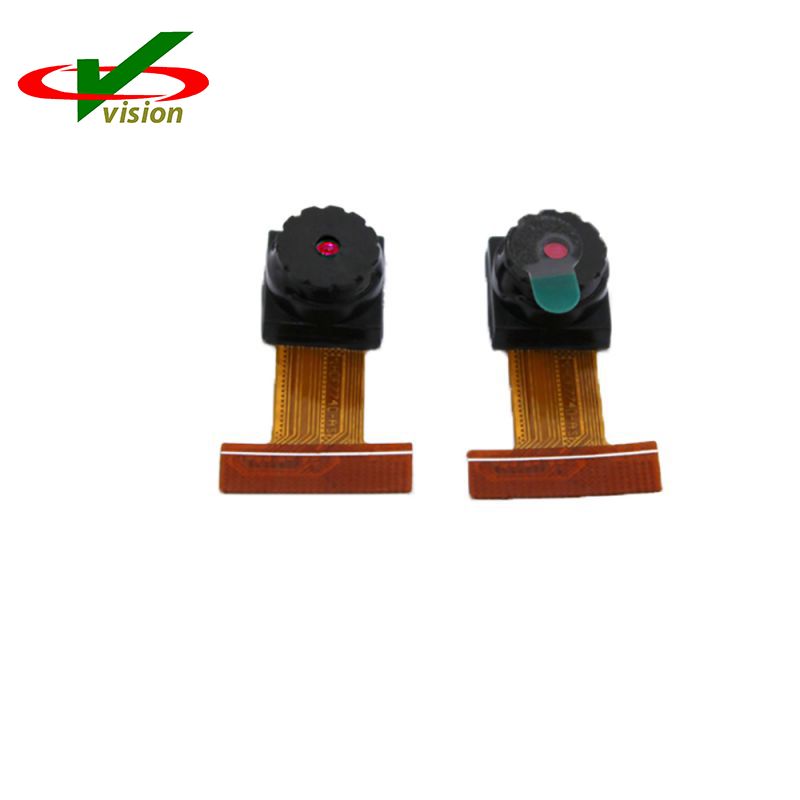

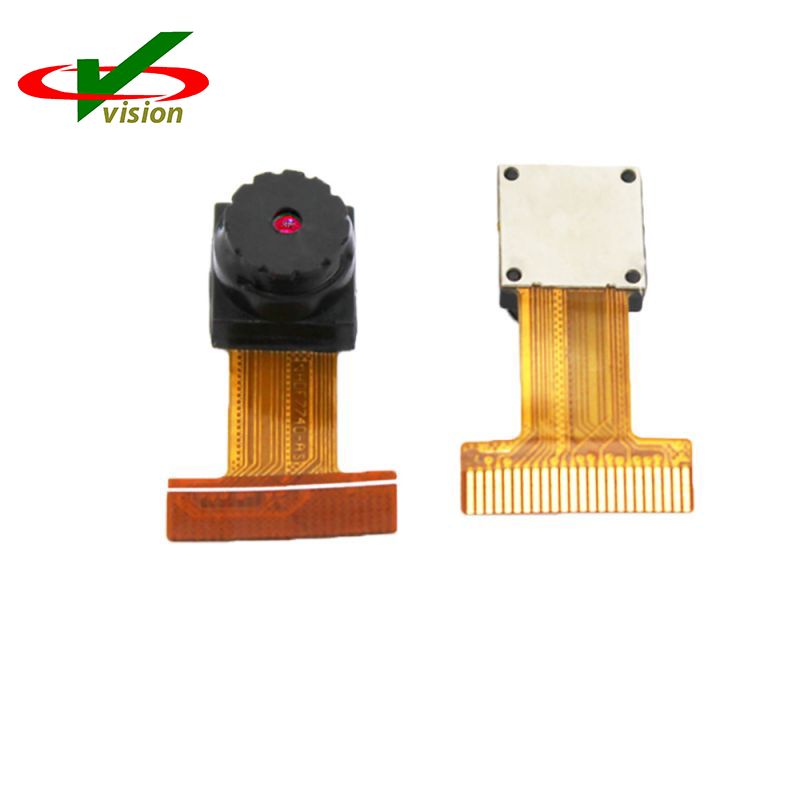

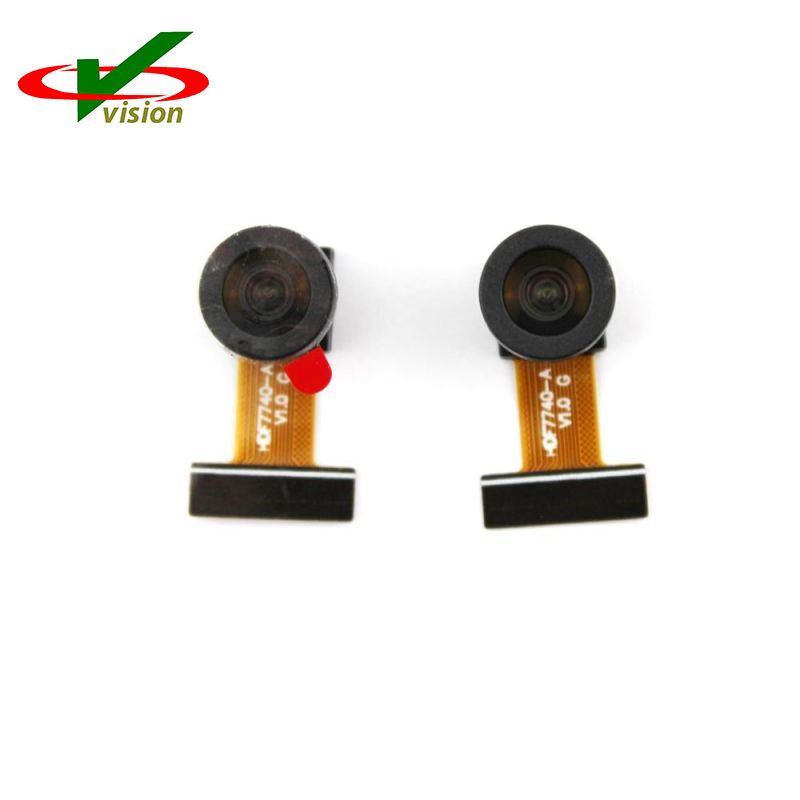

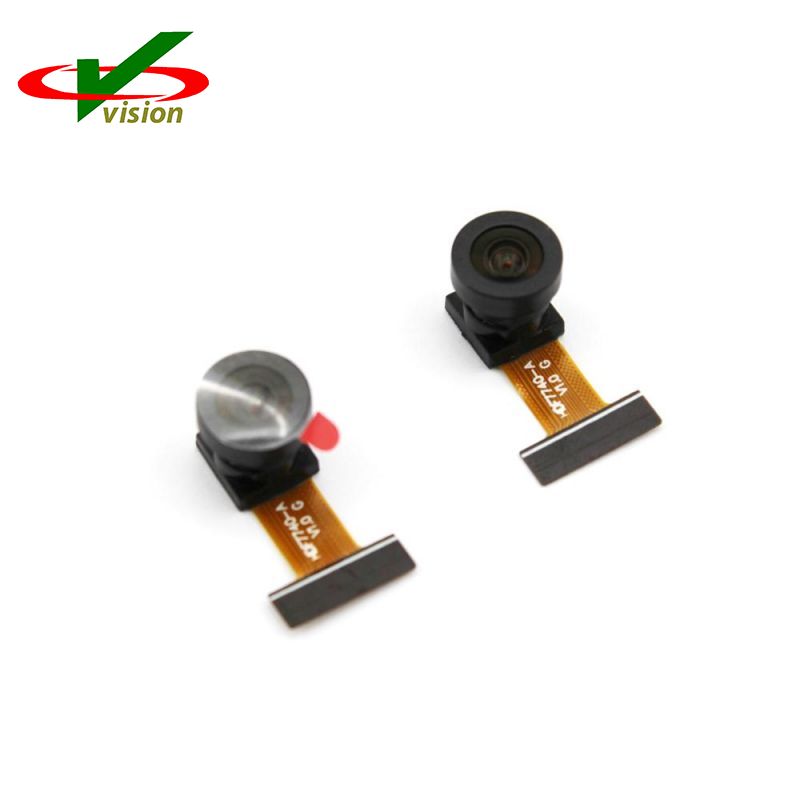

CMOS लेन्स क्यामेरा मोड्युल OV7740 ले डिजिटल भिडियो समानान्तर पोर्ट समर्थन गर्दछ, र पूर्ण-फ्रेम, उप-नमूना, विन्डो वा स्केल गरिएको 8-bit/10-bit RAW RGB र 8-bit YUV छविहरू प्रदान गर्दछ।CMOS लेन्स क्यामेरा मोड्युल OV7740 ले VGA रिजोल्युसनमा 60 फ्रेम प्रति सेकेन्ड (fps) र QVGA रिजोल्युसनमा 120 fps छवि गुणस्तर, ढाँचा र आउटपुट डेटा स्थानान्तरणमा पूर्ण प्रयोगकर्ता नियन्त्रणको साथ काम गर्न सक्छ।
CMOS लेन्स क्यामेरा मोड्युल OV7740 एक कम शक्ति, उच्च संवेदनशीलता VGA CMOS छवि सेन्सर हो जसले सानो फुटप्रिन्टमा एकल-चिप VGA क्यामेराको पूर्ण कार्यक्षमता प्रदान गर्दछ।
1. आउटपुट ढाँचाहरूको लागि समर्थन: RAW RGB र YUV
2. छवि आकारहरूको लागि समर्थन: VGA, QVGA, CIF र कुनै पनि आकार सानो
3. कालो सूर्य रद्दको लागि समर्थन
4. आन्तरिक र बाह्य फ्रेम सिंक्रोनाइजेसनको लागि समर्थन
5. मानक SCCB सीरियल इन्टरफेस
6. डिजिटल भिडियो पोर्ट (DVP) समानान्तर आउटपुट इन्टरफेस
7. एम्बेडेड एक-पटक प्रोग्रामेबल (OTP) मेमोरी
8. अन-चिप फेज लक लूप (PLL) कोरको लागि एम्बेडेड 1.5 V नियामक
एरे साइज: ६५६ x ४८८
विद्युत आपूर्ति:
कोर: 1.5VDC ± 5%
एनालग: 3.3V ± 5%
I/O: 1.7 ~ 3.47V
तापमान दायरा: सञ्चालन: -30 डिग्री सेल्सियस देखि 70 डिग्री सेल्सियस
स्थिर छवि: 0° C देखि 50° C
आउटपुट ढाँचा: - 8-/10-बिट कच्चा RGB डाटा - 8-बिट YUV
लेन्स साइज: 1/5"
इनपुट घडी आवृत्ति: 6 ~ 27 MHz
अधिकतम छवि स्थानान्तरण दर:
VGA (640x480): 60 fps
QVGA (320 x 240): 120 fps
संवेदनशीलता: 6800 mV/(Lux-sec)
अधिकतम एक्सपोजर अन्तराल: ५०२ x tROW
पिक्सेल आकार: 4.2 μm x 4.2 μm
छवि क्षेत्र: 2755.2 μm x 2049.6 μm
प्याकेज आयाम: 4185μmx4345μm
