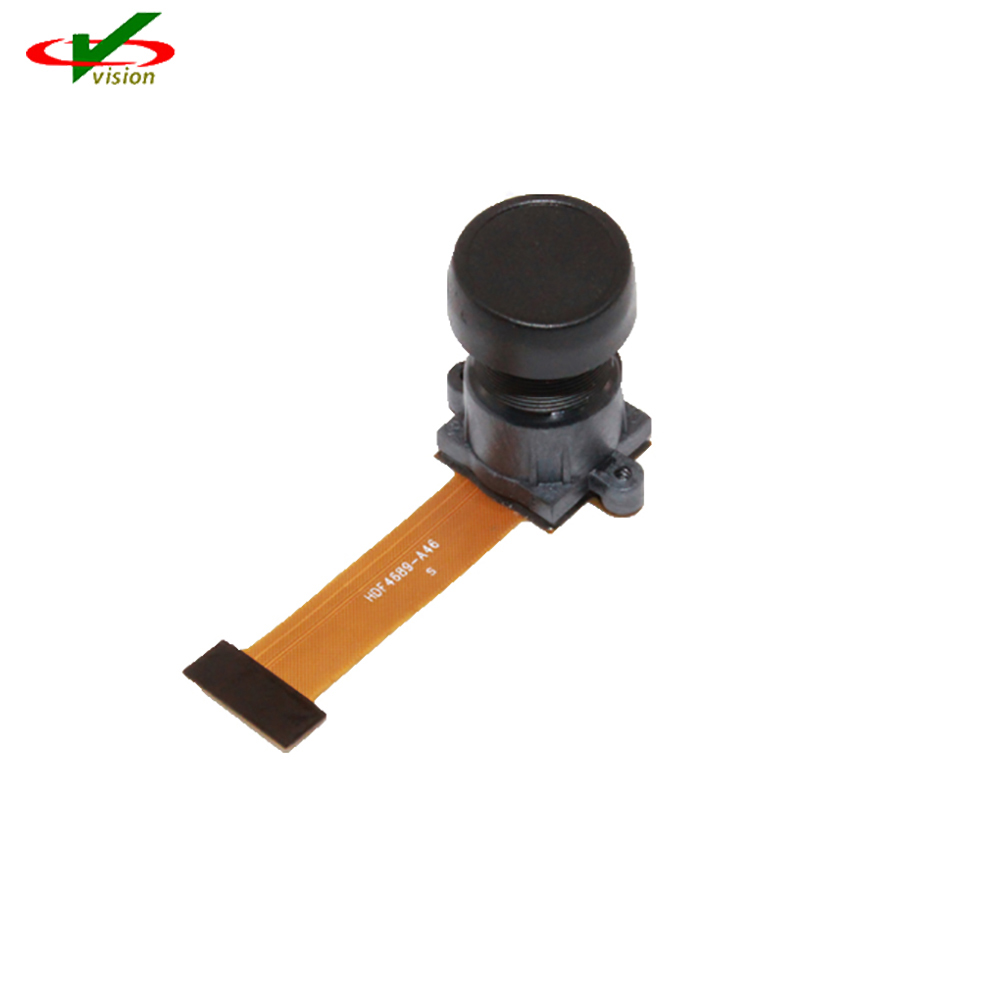

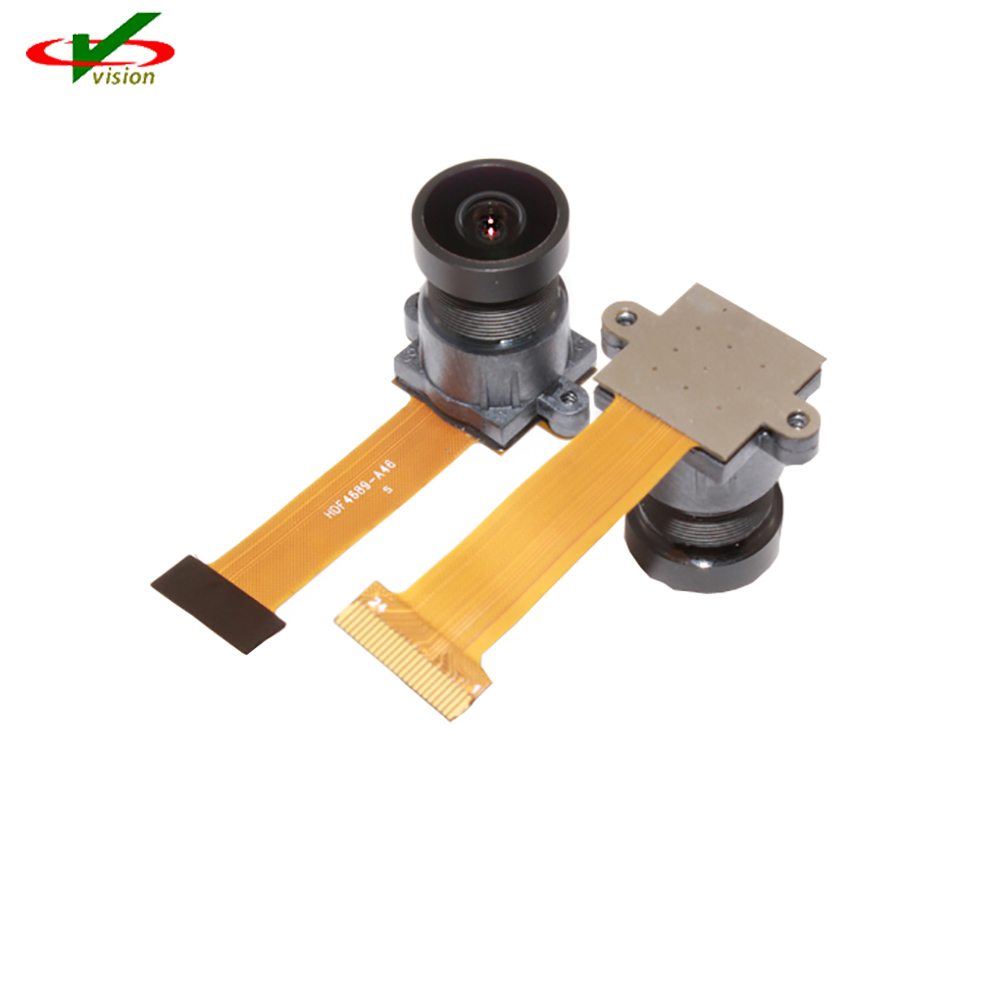

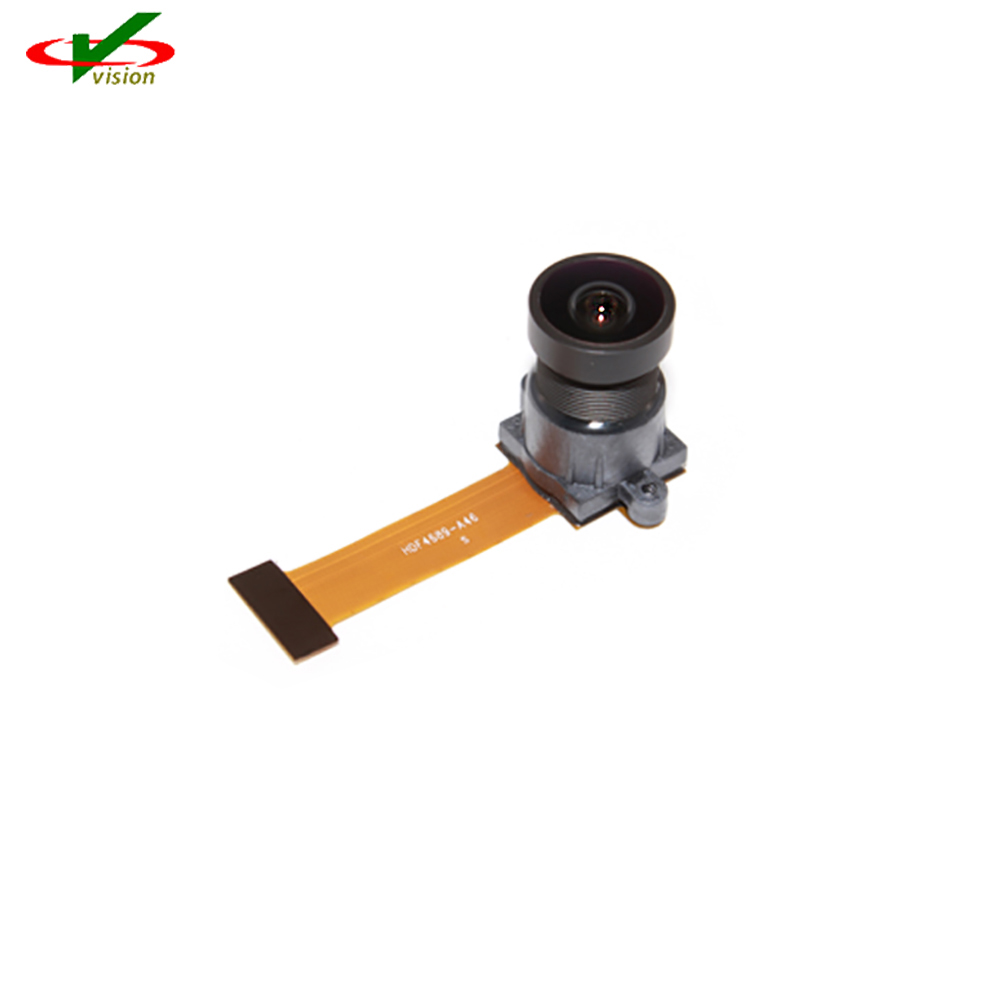

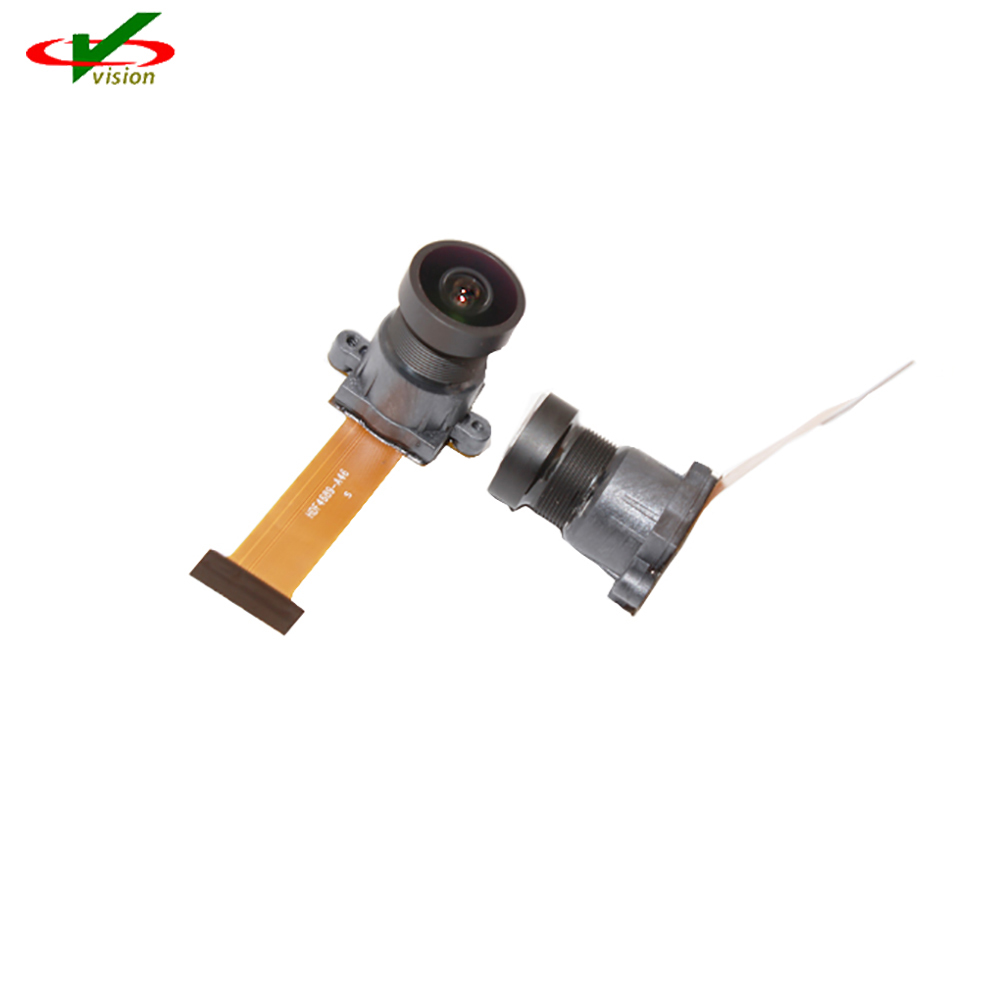

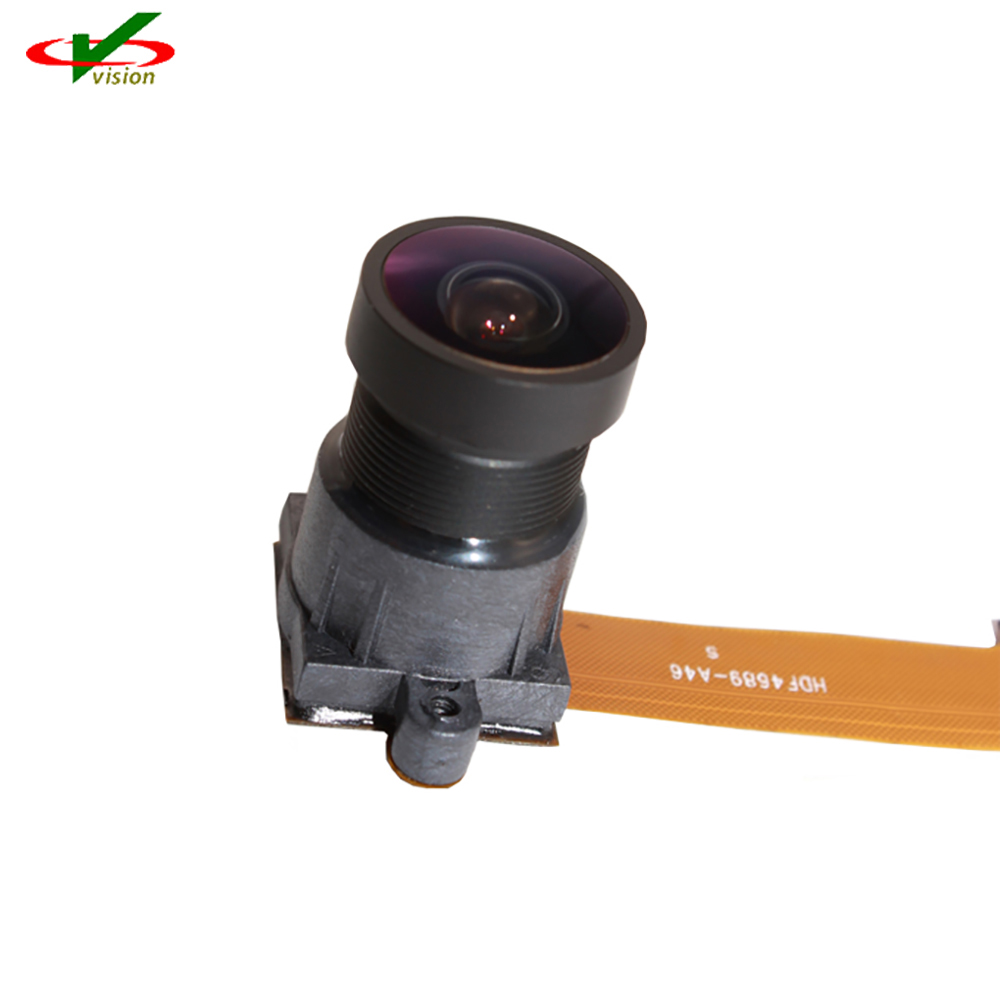

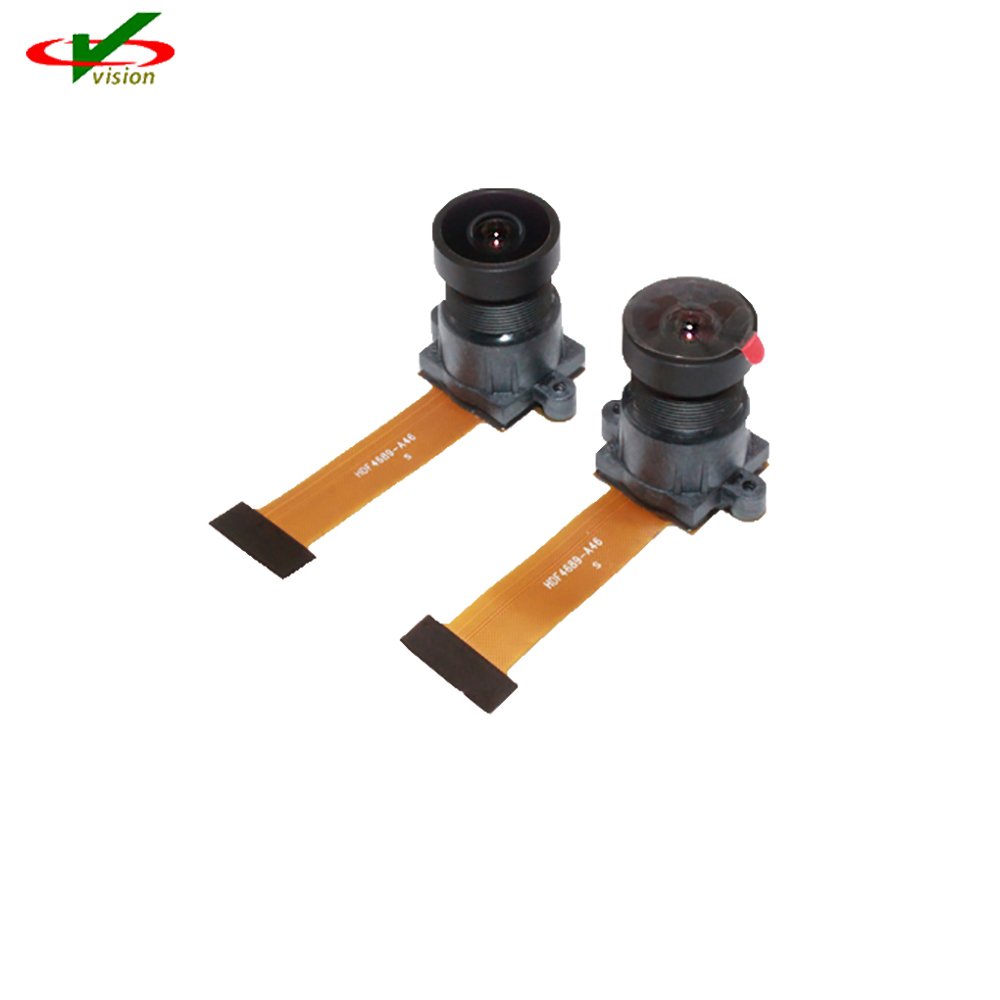

4MP 2K MIPI क्यामेरा सेन्सर मोड्युलले उच्च गतिको 4-लेन MIPI सिरियल आउटपुट इन्टरफेसलाई आवश्यक उच्च डेटा स्थानान्तरण दरको सुविधा दिन्छ। ov4689 चिप स्केल प्याकेज (csp) मा उपलब्ध छ।
उच्च फ्रेम दर 4MP 2K MIPI क्यामेरा सेन्सर मोड्युलमा उत्कृष्ट कम-प्रकाश संवेदनशीलता र सुरक्षा अनुप्रयोगहरूको लागि उच्च गतिशील दायरा छ।
4MP 2K MIPI क्यामेरा सेन्सर मोड्युल अर्को पुस्ताको निगरानी र सुरक्षा प्रणालीहरूको लागि डिजाइन गरिएको मूल 16:9 ढाँचामा उच्च प्रदर्शन 4-मेगापिक्सेल क्यामेराचिप सेन्सर हो। सेन्सरले उन्नत 2-माइक्रोन OmniBSITM-2 पिक्सेलको प्रयोग गर्दछ उत्कृष्ट कम-प्रकाश संवेदनशीलता र उच्च गतिशील दायरा (HDR) प्रदान गर्न।
● स्वचालित कालो स्तर क्यालिब्रेसन (ABLC)
● फ्रेम दर, मिरर र फिल्प, क्रपिङ, र विन्डोको लागि प्रोग्रामेबल नियन्त्रणहरू
● स्थिर दोषपूर्ण पिक्सेल रद्द गर्दै
● आउटपुट ढाँचाहरूलाई समर्थन गर्दछ: १०-बिट RAW RGB(MIPI)
● तेर्सो र ठाडो सबसम्पलिंग समर्थन गर्दछ
● छवि आकारहरूलाई समर्थन गर्दछ: 4Mpixel, 3Mpixel, EIS1080p, 1080p, EIS720p
● द्रुत मोड स्विचिङ
● समर्थन 2x2binning, 4x4binning, पुन: नमूना फिल्टर
● मानक सीरियल SCCB इन्टरफेस
● 4-लेन MIPI सिरियल आउटपुट इन्टरफेस सम्म
● भाग पहिचान, इत्यादिका लागि एम्बेडेड 4K बिट एक-पटक प्रोग्रामेबल (OTP) मेमोरी"
● दुई अन-चिप चरण लक लूपहरू (PLLs)
● प्रोग्रामेबल I/O ड्राइभ क्षमता
● बिल्ट-इन तापमान सेन्सर
● IP क्यामेराहरू
● खेलकुद क्यामेराहरू
● अटोमोटिभ
सक्रिय सरणी आकार | २६८८ x १५२० | |
बिजुली आपूर्ति | कोर | १.१~१.३V |
एनालग | 2.6~3.0V | |
I/O | १.७~३.०V | |
पावर आवश्यकताहरू | सक्रिय | 163mA(261mW) |
तयारीमा बस्नू | 1mA | |
XSHUTDOWN | <10μA | |
तापमान सीमा | सञ्चालन | -30 ℃ देखि +85 ℃ |
स्थिर छवि | 0 ℃ देखि + 50 ℃ | |
आउटपुट ढाँचाहरू | १०-बिट RAW | |
लेन्स आकार | १/३" | |
इनपुट घडी आवृत्ति | ६~६४ मेगाहर्ट्ज | |
अधिकतम छवि स्थानान्तरण दर |
२६८८x१५२० | 90fps |
1280x720 | 180 fps | |
1920x1080 | 120 fps | |
६७२x३८० | 330fps | |
संवेदनशीलता | 1900mV/lux-सेकेन्ड | |
स्क्यान मोड | प्रगतिशील | |
पिक्सेल आकार: | 2μm x 2μm | |
छवि क्षेत्र | 5440 μm x 3072 μm | |
प्याकेज आयामहरू | 6630 μm x 5830 μm |
